Central de Comando Acton AC4 para Motores Pivotantes e

instalação por técnico especializado;
necessidade de conhecimento técnico para configuração;
compatibilidade exata da placa;
o que acontece quando a instalação é feita de forma incorreta.

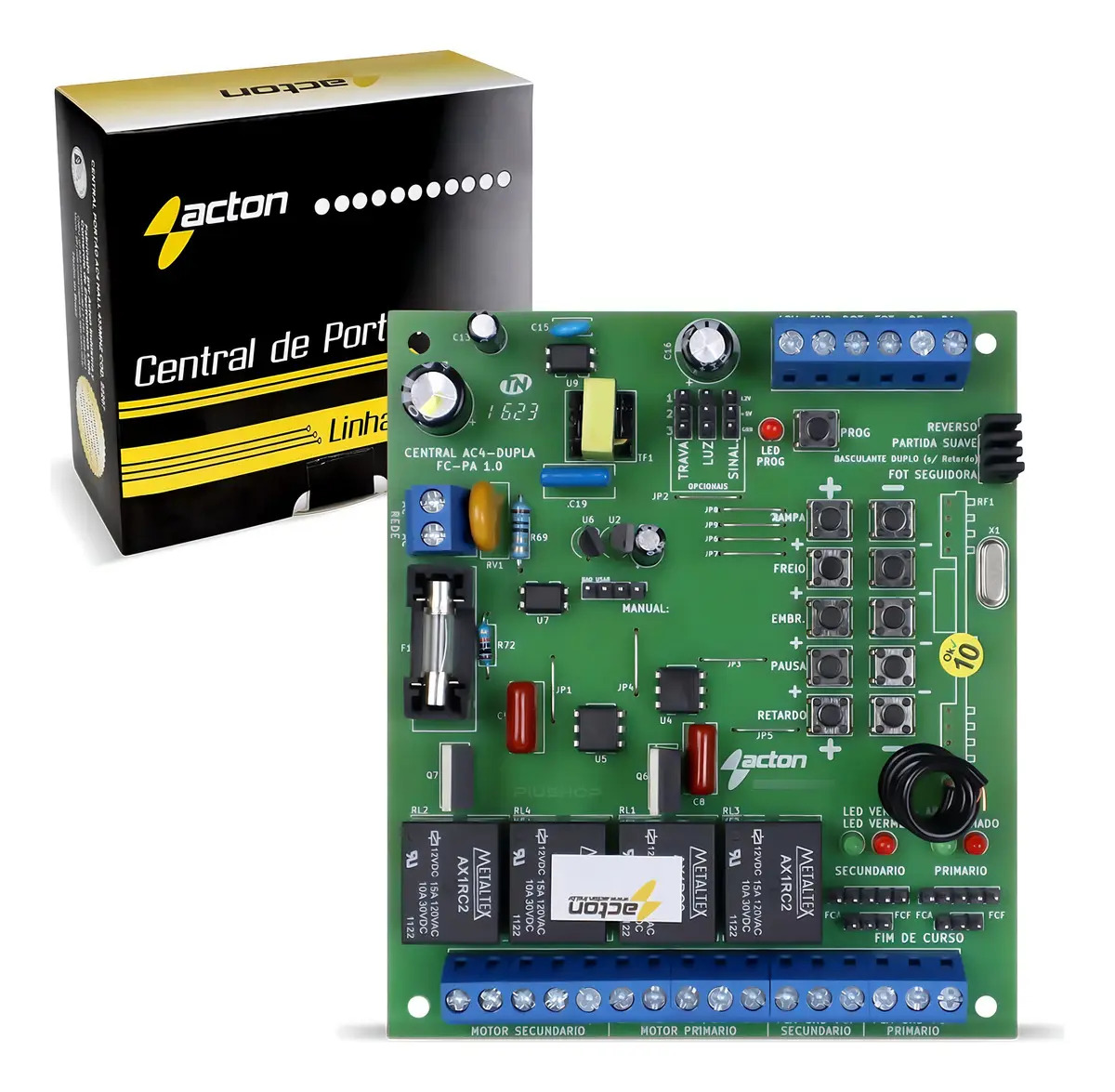

Central para Automatizadores AC4 DUPLA FC PA

A central de comando AC4 DUPLA FC PA foi desenvolvida para uma substituição com qualidade e segurança da placa do seu motor pivotante, trazendo recursos e tecnologia para o seu dia-a-dia. A Acton utilizou o que há de melhor na elaboração da AC4 DUPLA FC PA, oferecendo mais durabilidade e precisão para o seu motor, pois, nela você encontrará regulagem de tempo, força, rampa e freio, além da possibilidade de cadastro de inúmeros controles.

Especificações técnicas:

- Alimentação por fonte chaveada full range (100V a 240V) com capacidade para 200mA/12V
- Capacidade para motores de até 1/2CV em 220V ou 1/3CV em 127V
- Programação por botões
- Fusível de ação rápida de 10A
- Saída de 12V por bornes
- Entrada para botoeira e fotocélula por bornes
- Fotocélula seguidora
- Modo reverso
- Entrada para motor e capacitor por bornes
- Entradas de fim de curso por bornes, barra de 5 vias e barra de 3 vias
- Tempo de abertura/fechamento cadastrado de modo automático
- Entrada para Trava, Sinaleira e Luz de garagem independentes (utilizando módulo opcional relé Acton)
- Leds indicativos de fim de curso aberto e fechado
- Led indicativo de programação
- Partida suave habilitado por strap
- 20 tipos de parada suave (rampa) ativado e regulado por chave táctil
- Parada suave no meio do percurso, habilitado por strap
- 10 níveis de freio selecionados por chaves
- 15 níveis de embreagem selecionados por chaves
- Retardo de acionamento entre folhas regulado por chave táctil
- Retardo de acionamento entre motores, habilitado por strap
- Tempo de pausa, ativado e regulado por chave táctil
- Tempo de pausa configurado e regulado por chaves
- Tempo de retardo configurado por strap e regulado por chaves
- Entrada para botoeira de abertura e fechamento
- Entrada para botoeira exclusiva para abertura
- Entrada para botoeira exclusiva para fechamento
- Entrada para fotocélula ou laço indutivo
- Função Fotocélula seguidora habilitável por strap
- Modo Reverso habilitável por strap
- Função Basculante duplo (s/ retardo) habilitável por strap
- Saída 3 pinos e 5 pinos para fim de curso
- Bornes para fim de curso
- Leds indicativos de fim de curso de abertura e fechamento
- Saída 12Vdc para periféricos
- Módulo receptor incorporado a placa
- Até 640 botões de controles code learning/rolling code
- Possibilidade de cadastramento de 512 botões de controle padrão code learning ou rolling code
- Peso: 115g
- Dimensões: C: 11,5 x L: 10 x A: 1,7 cm

Funções:
- Indicado para uso em motores basculantes e pivotantes.

Observações:
- Sistema de fim de curso: Analógico
- Manual disponível por QR Code

Itens Inclusos:
01 Central para Automatizadores AC4 DUPLA FC PA Acton
